Pentru început, prezentăm câteva definiții pentru o informare corectă.
Durata de viata.
Deprecieri, Risc de defect.
Oamenii de știință au insistat mulți ani fată de producători pentru a fi înscrise valori clare și transparente ale parametrilor în fișele tehnice.
Au reușit să determine un mod unitar de informare care poate deveni și suficient în interpretări.
Valorile sunt codificate iar lipsa uneia sau a mai multor valori poate fi ușor trecută cu vederea.
În realitate, aceste omisiuni nu sunt întâmplatoare și au rolul de a responsabiliza beneficiarul în situațiile promisiunilor exagerate și lipsite de temei tehnic.
Expresia corecta, codificata a duratei de viata a unui corp de iluminat
X0,000 ore cu L70B50, la 25°C
Durata de viață X0,000 ore cu Depreciere de 30% pe final de viață și Risc* de defect de 50% în condițiile de temperatura ambientală de 25°C. (este un exemplu de valori standard).
*A se înțelege prin risc de defect “BX0” riscul de depreciere prematura sau accentuala a chipurilor LED fata de deprecierea promisa prin codificarea “L70”.

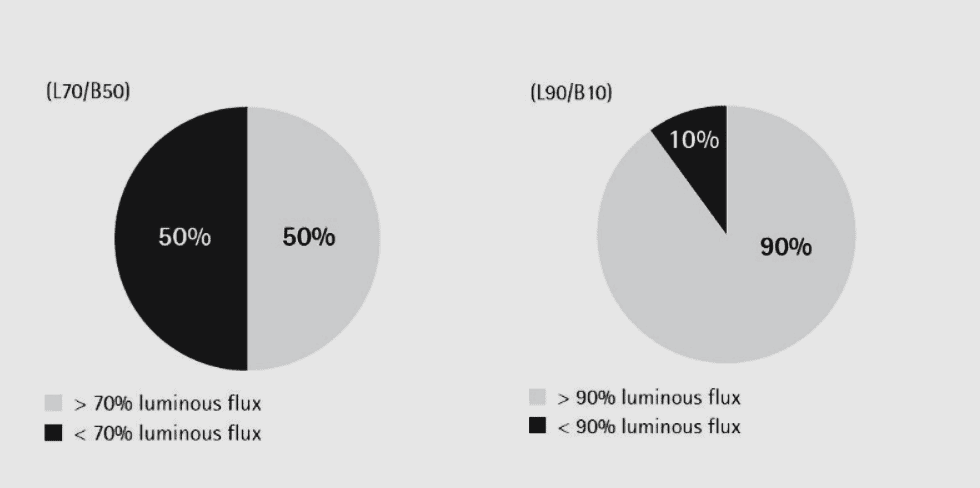

Deprecieri și risc de depreciere majora, explicație grafica.
Odată cu preluarea celui mai cunoscut producător de corpuri de iluminat de către o companie din China, aceștia încearcă să redefinească modul de prezentare a informațiilor tehnice eliminând riscul de depreciere majora din fisele tehnice. Este prezentat un text explicativ despre o solicitare către Comisia Europeana de eliminare a parametrului B50.
Prin asociere cu garanția de 2-3 ani, scopul acestui demers poate fi evident.
Această intenție se remarcă doar la produsele din seria “entry level”, pentru cele profesionale menținând informația în codificare completă.
CE nu a acceptat solicitarea lor.
https://www.lightingeurope.org/images/publications/general/LightingEurope_-_guidance_document_-_evaluating_performance_of_LED_based_luminaires_-_January_2018.pdf
Scrierea codificata a informațiilor tehnice poate face ca acestea sa fie trecute cu vederea, chiar la interpretarea lor cu lejeritate.
Interpretare comerciala versus Interpretare tehnica a parametrilor aceluiași produs. Extras din pagina acestui producător.
http://www.lightingmaker.com/led-cob/28
Graficul exprima doua modele de definiție a parametrilor :
| Definiție comercială | Grafic albastru : Deprecieri de 30% (L70) și risc de depreciere majoră de 50% (B50) |
| Definiție tehnica, reală | Grafic roșu : Deprecieri de 60% (L40) și risc de depreciere majoră de 10% (B10) |
Influenta temperaturii asupra acestor parametri
Informațiile se asociază întotdeauna cu plaja de temperaturi ambientale de lucru și are implicații majore dar neexprimate de către comercianți.
- Valoarea de 25°C este valoarea optima de lucru a chipurilor LED.
- La 35°C fluxul luminos scade cu 12%, durata de viata scade iar deprecierile și riscul de defect sunt mai mari.
- Valoarea de 35°C este o valoare limită, limită ce poate fi depășita strict în condiții de multiple versiuni de management termic calculat și testat, aplicat corpurilor de iluminat, plecând chiar de la banda sau placa suport ce poate avea circuite de răcire din Cupru. Durata de viață X0,000 ore cu (un exemplu standard) Depreciere de 30% pe final de viață și Risc* de defect de 50% în condițiile de temperatură ambientală de 25°C.
https://en.wikipedia.org/wiki/Thermal_management_of_high-power_LEDs
Valori Brute, Valori Nete
În majoritatea cazurilor nu veți primi precizare despre tipul de informație oferit. Mai mult, chiar dacă există precizarea “Valori brute” nu aveți posibilitatea de a cunoaște modul de calcul a valorii nete.
“Valorile brute” sunt cele ale chipurilor înainte de montaj.
“Valorile nete” sunt afectate de randament ce depinde de specificul constructiv al corpului dar și de materialele folosite.
Exemplu în cazul Panel-urilor LED
a) Flux luminos Net reprezinta 66% din Fluxul luminos Brut
93% * 89% *80% = 66,2%
- Montarea chipurilor pe banda LED scade valoarea de flux/eficienta cu 7%:
- Fluxul luminos final nu este un flux direct ci unul reflectat ce trece si printr-un mediu de uniformizare înainte de a străbate placa dispersoare pierzând încă 11% din valoarea sa.
- Dispersorul mat reduce cu 20% valoarea de flux luminos;
În situația în care dispersorul mat placa de reflexie si placa optica din interior sunt din materiale reciclate, randamentul este mult mai redus. În plus, se vor ingalbeni în timp scurt.
b) Eficienta Neta a Panel-urilor LED este proporțională cu randamentul driverelor.
Driverele ieftine au randamente intre valori de 72% și 80%, implicit eficienta corpurilor de iluminat reprezinta 48% . . . 52% din eficienta inițiala a chipurilor LED;
Driverele performante ajung la randamente de 92% și 95%, implicit eficienta corpurilor de iluminat reprezinta 60% . . . 63% din eficienta inițiala a chipurilor LED;
Capitolul Referințe în interpretarea valorică a iluminatului prezintă dificultăți în evaluarea comparativa a doua corpuri de iluminat și implicații ale deciziilor bazate pe aprecieri în detrimentul celor bazate pe valori determinate științific.
Recomandări
1. Solicitați valori NETE de output (Flux Luminos)
Este legal sa primiți valori brute. În lipsa valorilor nete erorile deosebit de mari de mesaj nu pot fi evaluate prin simpla comparație vizuala. Senzorii vizuali interpretează foarte estompat diferențele cu atât mai mult când privim sursele direct.Similar cu erori în interpretarea gusturilor accentuate, a mirosurilor, a zgomotelor etc.
2. Solicitați fișier plugin pentru teste pe soft specializat de proiectare în iluminat
Se numesc “eulumdata” și au extensia “ldt” sau Yes”. Aceste fișiere permit proiectare luminotehnică in softul DIAlux, cel mai utilizat soft, cu o acuratețe de 95%. Importanța vine din posibilitatea de verificare, de anticipare și de interpretări comparative.
3. Solicitați valoarea de depreciere pe final de viață
4. Solicitați riscul de defect pe final de viață
Deprecierea este codificată în fișe tehnice cu LX0 și poate fi L70, L80, L90.Riscul de defect este codificat în fișe tehnice cu BX0 și poate fi B50, B20, B10 și reprezintă risc de depreciere suplimentară pe final de viață.
5. Analizați temperatura ambientală maximă de lucru
Valorile de durată de viață, deprecieri și risc de defect sunt definite la Ta=25°C. La 35°C multe corpuri lucrează la limita de stres.La 35°C valoarea de iluminat scade cu 8-12%, cresc deprecierile și riscurile de defect.
6. Luați în calcul mentenanța spațiilor de iluminat
Prăfuirea corpurilor duce la diminuarea iluminatului cu 10%-20% anual chiar și în spații de birou. Periodic se recomandă ștergerea atentă a dispersoarelor cu cârpă tip micro-fibră.
7. Solicitați proiecte cu valori de iluminat conforme normelor pentru activitatea specifică de lungă durată
Normele romanești și internaționale se bazează pe studii de comportament și sănătate a utilizatorilor funcție de gradul de atenție impus în activitate.
8. Solicitați garanții exprimate în condițiile utilizării anuale 24/7 adică 8760 ore anual
Operațiile simple de înmulțire ne dau adevărate imagini ale încrederii și a responsabilității.
Garanția de 2-3 ani pentru funcționare anuală de 2000-4000ore echivalează o asistenta postvânzare din partea producătorului de 4000ore – 12,000ore.
Explicația vine din garanția oferita de producătorul de componente, 2-3 ani, componente fiind de tip entry-level, cu durata de funcționare specifica de 10,000-30,000ore.
9. Efectuați măsurătorile proiectului finalizat în lipsa aportului de iluminat naturală
Interpretarea se face, prin măsurători și nu prin estimare personala.Aportul de lumină naturală pe timp de zi :
- în zona ferestrelor de perete este >800lx
- în zona ferestrelor de tavan este > 1500lx
- în zona ferestrelor pe timp ploios este < 100lx
Pentru ca EPLS se implica și pe proiecte de iluminat în zootehnie:
- în fermele de vaci, valorile minime de iluminare recomandate sunt de 100lx
- în halele de creștere de găini pentru oua, valorile minime de iluminare sunt de 65lx
- în halele de creștere de pui pentru carne, valorile minime de iluminare sunt de 30lx
10. Solicitați corpuri de iluminat cu dispersor mat
- pentru spații largi respectiv când activitatea cere vizualizare peste linia de orizontală
- în activități ce necesită atenție asupra obiectelor metalice și albe
- în activități design și control de calitate
- în special pentru spațiile de înălțime redusă <4m
- obligatoriu pentru spațiile cu înălțime joasă <3m
11. Evitați iluminatul general obținut din iluminat cu focalizare foarte îngustă
Pentru evitarea „zonelor negre”, a contrastelor negative și pozitive, implicit a timpilor de adaptare la valori mai crescute sau mai scăzute de iluminat din jur.Iluminarea unidirecțională nu este benefică atenției și randamentului.Iluminatul mixt și reflexiile de pe zonele de perete sunt foarte importante.Iluminatul local, concentrat (focalizat) trebuie dublat de iluminat general.
12. Temperatura de culoare optimă este de 4000K pentru majoritatea activităților în industrie, birouri, clase de învățământ, spații cu destinație medicală
Mai alb nu înseamnă mai multă lumină ci contrast și stres mai ridicate.
Aprecierea iluminatului se face prin observarea zonei de lucru nu a surselor de iluminat:
- Temperatura de culoare 3000K oferă iluminatul relaxant, similar luminii Soarelui la răsărit și apus, a becului clasic Edison, a flăcării de lumânare fiind ideal pentru sufragerii, dormitoare și în iluminatul stradal.
- Temperatura de culoare 4000K este specifica luminii Soarelui de la ora 10.00 respectiv ora 16.00, ore la care avem și starea cea mai potrivita stare pentru orice tip de activitate, fie activitate fizica sau de birou.
- Temperatura de culoare 6500K este specifica luminii Soarelui la ora 12.00, moment în care începem sa avem disfuncționalități în activitate pana la stres și ritm cardiac crescut.Iluminatul pentru activitate tipografica, vopsitorii auto, control de calitate sunt exemple ce necesită 6500K.
În România, de zeci de ani se folosește iluminat de culoare 6500K în toate domeniile: în maternitate, în grădinițe, în scoli, în universități, birouri, mai puțin fabrici unde erau folosite alte tipuri de surse de iluminat decât tuburile fluorescente. Motivele ar putea sa fie evidente. În țările dezvoltate se folosește strict iluminatul de 4000K în toate aplicațiile menționate : spitale, grădinițe, scoli, săli de curs, birouri, fabrici și depozite cu excepții în aplicații unde contrastul mărit este esențial, ca exemple : tipografii, tinichigerie auto, control de calitate.
Majoritatea fabricilor importante din Europa oferă corpuri de iluminat cu temperatura de culoare de 6500K doar la cererea clienților.
